Quel est l’ordre des injecteurs sur un moteur 1.5 dCi ?
Connaître l’ordre des injecteurs 1.5 dCi est essentiel pour préserver les performances et la longévité de votre moteur diesel.Une bonne compréhension du positionnement des injecteurs vous assure un bon fonctionnement de votre moteur diesel en évitant les pannes.
Pourquoi l'ordre des injecteurs est-il important sur un moteur 1.5 dCi ?
Comprendre l'ordre des injecteurs diesel 1.5 dCi est essentiel pour assurer le bon fonctionnement du moteur, en particulier sur les blocs K9K largement répandus dans les véhicules Renault, Dacia et Nissan. Cet ordre conditionne l’injection de carburant dans chaque cylindre, garantissant une combustion équilibrée et une performance moteur optimale. En respectant la séquence d’injection prévue par le constructeur, on évite les anomalies de combustion pouvant entraîner des claquements, pertes de puissance ou émissions de fumée.
L’ordre des injecteurs sur un moteur 1.5 dCi, également appelé ordre d'injection, correspond à la séquence dans laquelle le carburant est injecté dans chaque cylindre. Sur les moteurs 4 cylindres comme le 1.5 dCi (type K9K), l’ordre d’injection le plus courant est :
1 – 3 – 4 – 2
Sur les moteurs 1.5 dCi :
- L’injecteur n°1 est situé côté volant moteur
- Le cylindre n°4 est côté distribution
L’ordre des injecteurs n’est pas une simple question de position physique, il repose sur la synchronisation entre le calculateur, les capteurs moteur et le système d’injection haute pression. Une erreur dans cet ordre peut perturber la phase de compression, générer des ratés, voire endommager les composants internes du moteur. Il est donc impératif de bien identifier l’emplacement et la numérotation des injecteurs pour chaque cylindre moteur, surtout lors d’un remplacement ou d’une reprogrammation.
Comprendre le fonctionnement du moteur K9K

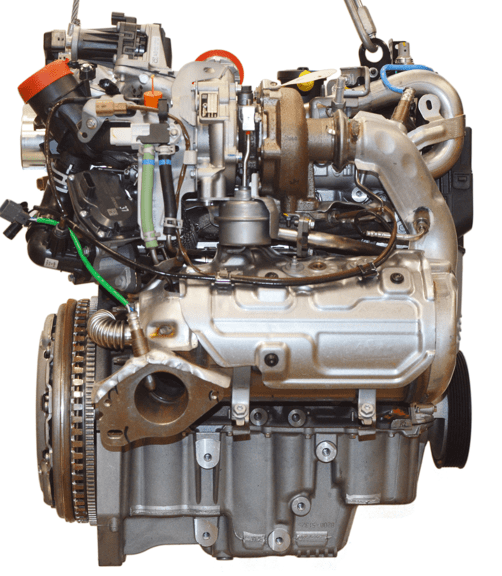

Le moteur 1.5 dCi, également connu sous le code K9K, équipe une grande variété de véhicules diesel, notamment les Renault Clio, Kangoo, Mégane ou encore Dacia Sandero. Ce moteur quatre cylindres en ligne dispose d’un système d’injection directe common rail, utilisant une pompe haute pression pour alimenter chaque injecteur.
Chaque injecteur joue un rôle dans la distribution précise du carburant dans le cylindre correspondant, selon un ordre bien défini (souvent 1-3-4-2). Cette précision est primordiale pour garantir une bonne combustion, éviter les pertes de performance, et réduire les émissions polluantes. Le respect de cette séquence est donc un point central dans le fonctionnement optimal du moteur.
Pour identifier les injecteurs 1 à 4 sur un moteur 1.5 dCi (K9K), il faut repérer leur position, généralement l’injecteur 1 se trouve près de la distribution. Cette identification peut se faire visuellement ou avec un outil de diagnostic. L’ordre d’injection est 1-3-4-2. Une fois localisés, il est recommandé de coder chaque injecteur pour une bonne synchronisation avec le calculateur.
Une méthode simple pour vérifier leur ordre est de déconnecter les injecteurs un par un, en observant les réactions du moteur (perte de régime, vibrations) : cela confirme le rôle de chaque injecteur sur son cylindre respectif.
Si vous êtes face au moteur, l’injecteur n°1 se trouve généralement à votre droite (dans le sens de la conduite, à l’arrière du moteur).En cas de doute, référez-vous au manuel constructeur de votre véhicule (Renault Clio, Mégane, Kangoo, etc.) ou utilisez une valise de diagnostic pour lire la numérotation des injecteurs codés.
Risques d'une mauvaise installation des injecteurs
Une mauvaise installation ou un ordre inversé des injecteurs peut entraîner plusieurs dysfonctionnements graves :
- Mauvaise combustion dans un ou plusieurs cylindres
- Perte de puissance notable et augmentation de la consommation de carburant
- Claquements anormaux liés à une injection au mauvais moment
- Démarrage difficile ou panne pure et simple du moteur
Ces effets se manifestent souvent par des messages d’erreur au tableau de bord, une fumée excessive à l’échappement, ou un ralenti instable. Il est donc indispensable de respecter scrupuleusement l’ordre prévu par le constructeur, de bien repérer le côté volant moteur ou côté distribution, et d’utiliser un outil de diagnostic si nécessaire. Cela permettra de prévenir tout risque de dysfonctionnement et d’assurer une longévité optimale du système de carburant.
Procédure de codage des injecteurs 1.5 dCi
Lorsqu’un injecteur est remplacé sur un moteur 1.5 dCi, le codage est une étape indispensable pour assurer une compatibilité parfaite avec le calculateur moteur. Chaque injecteur possède un code unique, transmis électroniquement au système d’injection pour ajuster avec précision la quantité de carburant injecté dans chaque cylindre. Ce processus garantit une injection optimale, évite les ratés et contribue à maintenir une consommation de carburant maîtrisée. Sur les véhicules équipés du moteur K9K, notamment les Renault Clio, Kangoo ou Mégane, cette opération est incontournable.
Ne pas coder un injecteur neuf peut engendrer des symptômes de dysfonctionnement : une forte consommation de carburant, ralenti instable, fumée à l’échappement, perte de puissance, voire apparition d’un message d’erreur sur le tableau de bord. Il est donc essentiel de suivre une méthode rigoureuse avec un outil de diagnostic adapté.
Quand et pourquoi coder un injecteur ?
Le codage est requis à chaque fois qu’un injecteur est remplacé, même s’il s’agit d’un modèle identique à celui d’origine. Chaque injecteur dispose de caractéristiques spécifiques qui influent sur le fonctionnement du moteur : débit, pression d’ouverture, temps de réponse. Sans codage, le calculateur ne peut pas tenir compte de ces différences, ce qui entraîne une combustion inégale entre les cylindres moteur.
Coder l’injecteur, c’est aussi préserver le système d’injection haute pression, éviter l’encrassement prématuré des soupapes et maintenir un niveau d’émissions conforme. Cette opération répond aux exigences techniques des moteurs modernes en matière de précision et de régularité.
Outils nécessaires pour le codage
Pour réaliser cette procédure, il faut s’équiper d’un outil de diagnostic multimarque ou dédié (valise constructeur). Certains modèles comme Clip Renault, Delphi, Autel ou Launch permettent un accès au calculateur, à la lecture et à l’écriture du code injecteur.
L’opérateur doit également disposer :
- Du code inscrit sur chaque injecteur (généralement un numéro alphanumérique de 16 ou 20 caractères)
- D’un accès au calculateur via le connecteur OBD
- D’un manuel technique précisant la procédure selon le modèle de véhicule concerné (Clio, Kangoo, etc.)
L’utilisation de ces outils garantit une reprogrammation fiable, limite les erreurs et assure un fonctionnement équilibré de chaque cylindre.
Étapes détaillées du codage avec un outil de diagnostic
Le processus de codage est généralement simple mais doit être exécuté avec précision. Voici les étapes clés à respecter :
- Brancher l’outil de diagnostic sur la prise OBD du véhicule, moteur à l’arrêt
- Sélectionner le calculateur moteur (injection/diesel) dans le menu de la valise
- Accéder au menu "codage injecteur" ou "programmation"
- Saisir manuellement le code unique inscrit sur chaque injecteur dans le champ prévu
- Vérifier la cohérence entre l’ordre des injecteurs et leur position physique sur le côté moteur (volant ou distribution)
- Valider l’inscription et redémarrer le moteur pour effectuer un test de bon fonctionnement
Cette opération, bien que technique, est incontournable pour éviter tout déséquilibre de combustion, surtout sur les blocs 1.5 dCi. Elle réduit les risques de panne, améliore la réponse moteur et prolonge la durée de vie des composants du système d’injection.
Conseils pratiques pour le remplacement des injecteurs
Remplacer un injecteur sur un moteur 1.5 dCi ne se résume pas à une simple opération mécanique. Il s’agit d’une intervention technique qui, si elle est mal réalisée, peut engendrer de nombreux problèmes de performance ou de sécurité. Pour cela, il convient de suivre un protocole précis et de disposer d’un outillage adapté. L’objectif est de préserver l’intégrité du système d’injection et de garantir un fonctionnement fiable à long terme.
Précautions avant le démontage
Avant toute intervention, il est essentiel de prendre plusieurs précautions pour éviter d’endommager les composants du moteur. Le moteur doit être froid, la batterie déconnectée et la zone de travail parfaitement propre. La moindre impureté peut compromettre l’étanchéité du siège d’injecteur et provoquer des fuites de carburant ou d'air.
Il est également important de repérer avec précision la position des injecteurs (côté volant moteur ou distribution) pour garantir un remontage conforme à l’ordre d’injection prévu.
Nettoyage et préparation des sièges d'injecteurs
Le nettoyage minutieux des sièges est une étape incontournable pour assurer la bonne pose du nouvel injecteur. Toute trace de calamine ou de dépôt doit être éliminée à l’aide d’un outil spécifique. Cette phase joue un rôle majeur dans l’étanchéité du système et dans le maintien de la haute pression d’injection.
Un siège mal préparé peut entraîner une mauvaise combustion, augmentation de la consommation de carburant, un claquement, voire une panne moteur. Il convient donc d’y accorder une attention particulière, surtout sur les blocs Renault, Peugeot Citroën, ou Dacia.
Vérification des joints et des couples de serrage
Chaque injecteur est équipé de joints d’étanchéité à usage unique. Il est impératif de les remplacer systématiquement lors de chaque démontage pour éviter toute fuite de carburant ou perte de pression. Le serrage au couple préconisé par le constructeur doit être scrupuleusement respecté pour assurer une fixation optimale et éviter tout desserrage ou torsion de l’injecteur.
L’utilisation d’une clé dynamométrique est recommandée pour respecter ces données avec exactitude. Cela garantit un montage sécurisé, essentiel à la performance du moteur.
FAQ sur l'ordre des injecteurs 1.5 dCi
Comment repérer l'injecteur n°1 sur un moteur 1.5 dCi ?
L’injecteur n°1 se situe généralement côté volant moteur, soit à l’opposé de la distribution. Cependant, selon les versions (Clio, Kangoo, Megane, etc.), il est toujours conseillé de vérifier l’ordre d’origine dans la documentation technique constructeur. Cette vérification est indispensable pour éviter toute erreur de montage et garantir un codage correct.
Est-il obligatoire de coder un injecteur neuf ?
Oui, le codage est impératif sur tous les moteurs équipés d’un système d’injection piloté électroniquement. Chaque injecteur possède un code unique qui permet au calculateur d’adapter le volume de carburant injecté dans chaque cylindre. Sans ce codage, vous risquez des ratés moteur, une surconsommation et des dysfonctionnements notables même en présence de limaille de fer.
Quels symptômes indiquent un mauvais ordre d'injection ?
Un ordre inversé des injecteurs peut entraîner plusieurs symptômes : bruits de cliquetis, fumée noire, ralenti irrégulier, ou perte de puissance. Le moteur peut aussi afficher un message d’erreur ou passer en mode dégradé. Dans ce cas, un diagnostic à la valise électronique est nécessaire pour corriger l’ordre et reprogrammer les injecteurs.
