Code injecteur Bosch : guide complet pour bien l’identifier

Qu’est-ce que le code injecteur Bosch ?

Dans l’univers de l’injection diesel, le code injecteur Bosch occupe une place centrale. C’est un élément essentiel pour garantir le bon fonctionnement du moteur et assurer une combustion optimale dans la chambre de combustion. Chaque injecteur Bosch est unique, identifié par un code alphanumérique qui permet au calculateur moteur d’ajuster précisément les paramètres d’injection en fonction des caractéristiques propres de la pièce.

Définition du code IMA / code calibrage

Le code IMA, également appelé code de calibrage, est une série de chiffres et lettres gravée sur l'injecteur lors de sa fabrication. Ce code encode les caractéristiques propres de l'injecteur : débit, temps de réponse, correction nécessaire à la bonne atomisation du carburant. Sa présence permet d’ajuster les paramètres de fonctionnement du moteur de manière fine et adaptée à chaque injecteur. Sans cette donnée, le moteur peut présenter des symptômes de dysfonctionnement, notamment une mauvaise combustion ou une surconsommation.

Ce code n’est pas une simple référence produit, mais un paramètre de contrôle indispensable, transmis au calculateur via un outil de télécodage. Il permet d’identifier précisément la pièce et d’assurer son intégration dans le système d’injection.

Rôle pour le calculateur moteur : précision d’injection et adaptation ECU

Le calculateur moteur (ECU) utilise le code injecteur pour ajuster la quantité optimale d’injection en fonction des spécificités de chaque pièce. En intégrant ce code, l’ECU adapte son fonctionnement aux variations minimes de fabrication des injecteurs, même au sein d’une même série.

Cela permet d’éviter les erreurs de dosage du carburant, d’optimiser la combustion dans la chambre et de réduire significativement la consommation de carburant. Le codage des injecteurs participe donc activement à la longévité du moteur, à la réduction des émissions et à une meilleure efficacité mécanique.

Formats des codes Bosch (6 à 9 caractères HEX/alphanumérique)

Le code injecteur Bosch est généralement composé de 6 à 9 caractères alphanumériques, parfois en format HEX (hexadécimal). Ces caractères sont inscrits directement sur le corps de l’injecteur, souvent sur une étiquette ou gravés dans le métal.

Voici quelques exemples typiques :

• G1AANS
• FDDF5FF83
• B083CF01

Ces codes sont essentiels pour identifier correctement l’injecteur, surtout lors d’un remplacement, d’une réparation, ou lors de la reprogrammation du calculateur. Un code incorrect ou absent peut conduire à une mauvaise reconnaissance par l’ECU, entraînant des problèmes de fonctionnement importants.

Où et comment lire le code sur votre injecteur ?

Avant tout codage ou remplacement, il est fondamental de repérer le code injecteur Bosch sur la pièce d’origine. Une mauvaise lecture ou une confusion avec une référence produit pourrait compromettre l’efficacité du codage.

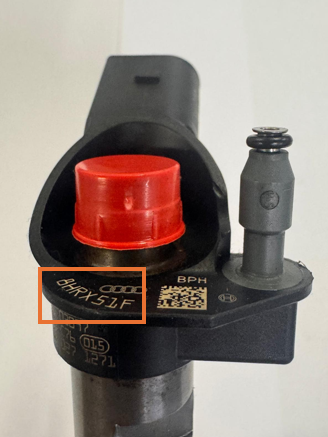

Localisation précise : tête, corps, électroaimant

Le code injecteur Bosch se trouve généralement :

• Sur la tête de l’injecteur, près de l’électroaimant
• Sur le corps du porte injecteur
• Ou sur une étiquette collée par le fabricant

La lecture peut nécessiter un nettoyage préalable pour retirer la suie ou l’huile. Dans certains cas, le code peut aussi être situé sur la connexion électrique si l’injecteur est de type piézoélectrique. Il est indispensable de bien identifier le bon code et non une simple référence constructeur ou numéro de série.

Astuces visuelles : nettoyage, loupe, photos

L’identification du code peut s’avérer délicate. Voici quelques conseils pour améliorer la lecture :

• Nettoyer soigneusement le corps de l’injecteur avec un chiffon propre
• Utiliser une loupe de précision ou l’appareil photo d’un smartphone avec zoom
• Comparer avec un catalogue de documentation technique du fabricant

Un code mal lu ou mal interprété peut générer une erreur de codage et conduire à des difficultés de démarrage, un ralenti instable, voire à une panne moteur.

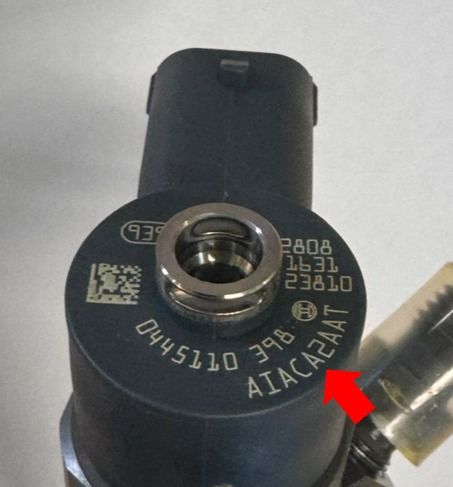

Exemple concret : injecteur Bosch 1.3 DDIS / 0445110398

Prenons le cas d’un injecteur Bosch monté sur un moteur 1.3 DDIS (type diesel à rampe commune), référence 0445110398. Ce modèle est fréquemment utilisé sur les Fiat Panda, Suzuki Swift ou Opel Corsa.

Le code injecteur, situé sur le haut du corps, est de type alphanumérique composé de 8 caractères. Cette valeur unique est recommandé lors du codage via outil de diagnostic, afin d’assurer la compatibilité du calculateur moteur avec le nouvel injecteur installé.

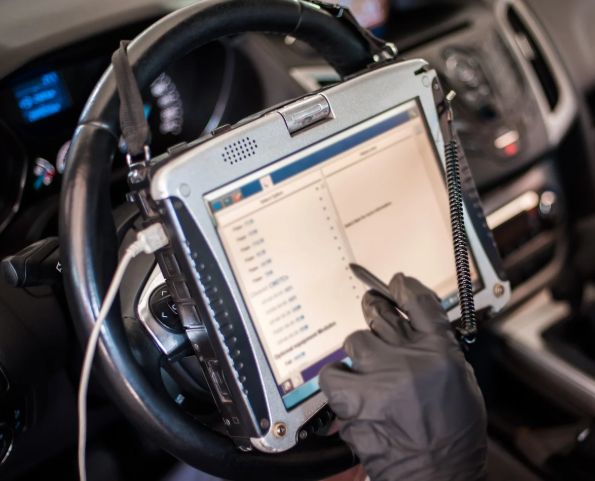

Codage via OBD : guide étape par étape

Le codage via OBD est une opération technique essentielle pour que le calculateur moteur reconnaisse et ajuste précisément chaque injecteur selon ses spécificités. Sans cette étape, même un injecteur reconditionné ou neuf ne peut fonctionner de façon optimale. Le code injecteur Bosch doit être correctement intégré dans le système d’injection pour éviter toute altération de la combustion ou du comportement moteur.

Matériel nécessaire (valise, logiciel compatible Bosch)

Pour procéder au codage, vous devez disposer d’un outil de diagnostic adapté. Celui-ci doit être capable d’interagir avec le calculateur moteur de votre véhicule diesel à rampe commune et d’encoder les données correctement. Voici les équipements requis :

• Une valise de diagnostic multimarque compatible Bosch
• Un logiciel prenant en charge le télécodage des injecteurs
• Un connecteur OBD-II pour accéder aux informations du calculateur
• La fiche technique de l’injecteur, contenant son code IMA

Utiliser un outil non compatible pourrait entraîner des erreurs de communication avec l’ECU, voire un dysfonctionnement du système d’injection. Il est recommandé d’utiliser un outil fiable, fréquemment mis à jour et validé pour les modèles Bosch.

Étapes : brancher, sélectionner cylindre, entrer code, valider

Le processus de codage se déroule en plusieurs étapes précises :

1. Branchez la valise de diagnostic à la prise OBD-II de votre véhicule
2. Lancez le logiciel et sélectionnez le modèle du moteur concerné
3. Accédez au menu "codage injecteurs" ou "adaptation"
4. Sélectionnez le cylindre correspondant à l’injecteur remplacé
5. Entrez le code injecteur Bosch avec exactitude (lettres majuscules, aucun espace)
6. Validez le codage et vérifiez l’enregistrement dans le calculateur

Ce processus garantit que le calculateur adapte ses paramètres à l’injecteur spécifique, optimisant ainsi les débits d’injection, la quantité de carburant injectée, et la performance globale du moteur.

Validation et test : apprentissage pilote, redémarrage moteur

Une fois le code injecteur saisi et enregistré, une phase de test est nécessaire pour s’assurer de la bonne intégration de la donnée dans le système. Le calculateur lance généralement une séquence appelée "apprentissage pilote" qui ajuste en temps réel les paramètres du moteur.

Après avoir effectué cette étape :

• Redémarrez le moteur
• Surveillez les valeurs de correction
• Vérifiez l’absence d’erreurs de codage ou de voyants moteurs

Ce contrôle permet de confirmer que l’injecteur est bien reconnu et fonctionne selon les paramètres de fonctionnement attendus. C’est une étape nécessaire pour éviter une surconsommation, un ralenti instable ou une panne prématurée.

Problèmes fréquents et solutions

Malgré toutes les précautions, certaines difficultés peuvent survenir lors du codage ou de l’exploitation du code injecteur Bosch. Identifier les causes de dysfonctionnement permet de réagir rapidement et de maintenir l’efficacité du système d’injection.

Code illisible, absent ou effacé : diagnostic via ECU ou remplacement

Il arrive que le code injecteur soit effacé, illisible ou endommagé, surtout sur des injecteurs anciens ou mal entretenus. Dans ce cas, deux solutions s’offrent à vous :

• Tenter une lecture directe via la valise OBD, si le code est encore enregistré dans le calculateur
• Remplacer l’injecteur si aucune donnée n’est récupérable

Il est aussi possible de contacter le fabricant ou le service après-vente pour obtenir une documentation technique correspondant à la série de l’injecteur. Le bon code IMA reste indispensable pour que le moteur retrouve ses performances d’origine.

Erreurs de saisie : impact sur la conso, performance, allumage voyants

Une erreur de codage ou l'entrée de mauvais caractère, confusion entre lettres et chiffres, ordre des cylindres – peut avoir des conséquences graves :

• Augmentation de la consommation de carburant
• Voyants moteur allumés
• Diminution des performances
• Dysfonctionnements à froid

Il est donc fondamental de vérifier chaque caractère du code injecteur Bosch et de s’assurer que les données saisies correspondent exactement à celles gravées sur l’injecteur.

Injecteurs reconditionnés : importance du recalibrage intégral

Lorsqu’un injecteur est reconditionné, ses paramètres d’origine changent légèrement. Un nouveau code est alors généré par le centre de reconditionnement. Il est impératif de l’utiliser pour le télécodage.

Ne pas intégrer ce nouveau code dans l’ECU revient à envoyer des informations erronées, ce qui peut provoquer des ratés d’injection, une mauvaise combustion et une usure prématurée du moteur. Le recalibrage est donc essentiel, même pour une pièce refaite à neuf.

Différences entre Bosch, Siemens, Delphi et Denso : des formats de codage spécifiques à chaque fabricant

Les injecteurs diesel diffèrent non seulement par leur conception, mais aussi par la manière dont chaque fabricant encode les données de calibrage. Le code injecteur, essentiel pour le bon fonctionnement du calculateur moteur, varie en longueur, format et structure selon la marque. Voici les spécificités des principaux acteurs du marché :

• Bosch : utilise un code IMA alphanumérique de 6 à 9 caractères, parfois en format HEX, gravé directement sur le corps de l'injecteur. Ce code est indispensable pour un télécodage précis via l’ECU.
• Siemens (Continental/VDO) : emploie un code ASCII souvent composé de lettres majuscules (6 à 9 caractères), parfois accompagné d’une classe de calibrage (A, B, C…) qui détermine des caractéristiques physiques d’injection.
• Delphi : génère des codes spécifiques appelés C2i (16 caractères) ou C3i (20 caractères alphanumériques), utilisés notamment après reconditionnement pour garantir une correction fine du débit d’injection.
• Denso : encode ses injecteurs via des chaînes hexadécimales de longueur variable (12 à 30 caractères), parfois intégrées dans un fichier XML selon les applications. Ces codes sont extrêmement précis et strictement liés à chaque série d’injecteurs.

En pratique, il est préconisé d’utiliser un outil de diagnostic compatible avec chaque type d’injecteur, sous peine de bloquer la procédure de codage ou d'introduire des paramètres erronés dans le calculateur moteur. Chaque code, bien que différent, remplit une fonction essentielle : adapter l’injection à la singularité mécanique de l’injecteur concerné, assurant ainsi une combustion optimale et une efficacité moteur maximale.

Bonnes pratiques & recommandations

Appliquer les bonnes pratiques de codage et d’entretien est fondamental pour préserver l’efficacité du moteur et éviter tout dysfonctionnement des injecteurs diesel. Que ce soit lors d’une première installation ou d’un remplacement, respecter les procédures assure une injection précise et une combustion maîtrisée. Voici les gestes techniques à privilégier pour maximiser la durée de vie de vos pièces et optimiser les performances de votre véhicule diesel.

Toujours coder avant installation

Le codage du code injecteur Bosch doit impérativement être effectué avant la première mise en route du moteur. Cela garantit que le calculateur moteur ajuste ses paramètres aux caractéristiques exactes de l’injecteur installé. Une injection mal calibrée dès les premiers cycles peut engendrer une usure prématurée, une combustion déséquilibrée ou des ratés moteur.

Cette étape est d’autant plus importante dans le cas des injecteurs reconditionnés, qui disposent d’un nouveau code spécifique à leur recalibrage. Il est recommandé de toujours vérifier la correspondance entre le cylindre ciblé et le code saisi, afin de préserver l’équilibre d’injection.

Utiliser un outil fiable et respecter l’ordre cylindre-code

L’utilisation d’un outil de diagnostic compatible avec le système Bosch common rail est indispensable. Il doit être capable de reconnaître le modèle d’injecteur et d’encoder avec exactitude chaque caractère du code IMA. Une erreur de lettre ou de chiffre dans le codage peut fausser les paramètres de fonctionnement du moteur.

De plus, respecter scrupuleusement l’ordre de codage cylindre par cylindre est indispensable. Une confusion entre les cylindres compromet directement la quantité optimale d’injection, avec pour effet une mauvaise combustion, une hausse de la consommation ou une défaillance progressive des injecteurs.

Vérification post-codage et maintenance régulière

Une fois le codage effectué, un contrôle immédiat s’impose. Il est essentiel de :

• Vérifier les valeurs de correction affichées par le calculateur

• Observer le comportement moteur au ralenti et à froid

• Diagnostiquer l’absence de codes défaut ou de voyants allumés

À long terme, une maintenance régulière du système d’injection contribue à la stabilité du codage. Cela comprend la vérification du serrage des injecteurs, le contrôle de l’état des connexions électriques et le nettoyage préventif des composants. Cette rigueur technique assure une durabilité renforcée de votre système d’injection diesel.

FAQ

Comment distinguer le code injecteur Bosch de la référence ?

Le code injecteur Bosch, également appelé code IMA, est une série alphanumérique spécifique, souvent composée de 6 à 9 caractères. Il est généralement gravé ou apposé sur une étiquette distincte, tandis que la référence commence souvent par 0445… et désigne le modèle général de l’injecteur. Le code IMA est indispensable pour le codage individualisé, la référence sert à l’identification du type de pièce.

Mon code est illisible, puis-je le récupérer via OBD ?

Oui, à condition que l’injecteur soit encore monté sur le moteur et que le calculateur ait conservé son paramètre. Grâce à une valise de diagnostic compatible, il est possible d’extraire le code injecteur Bosch stocké dans l’ECU. En revanche, si le calculateur a été réinitialisé ou si l’injecteur est hors service, il faudra envisager un remplacement ou contacter un centre technique spécialisé.

Faut‑il recoder les injecteurs reconditionnés ?

Absolument. Lorsqu’un injecteur est reconditionné, ses paramètres de fonctionnement peuvent changer (débit, temps de réponse). Un nouveau code est alors attribué pour refléter ces ajustements. Ne pas recoder correctement entraîne une perte de précision, une augmentation de la consommation de carburant et un fonctionnement altéré du moteur. Le recalibrage est donc préconisé pour tout injecteur reconditionné.
