Codage injecteur : tout ce que vous devez savoir

Le codage d'un injecteur diesel s’impose comme une étape incontournable pour préserver l’équilibre technico-mécanique du moteur. Ce processus de calibration fine, intégré au système d’injection électronique, répond à des impératifs de précision, de performance et de fiabilité. Il permet au calculateur de prendre en compte les micro-variations propres à chaque injecteur afin d’assurer une injection parfaitement ajustée.

Qu'est-ce que le codage d'un injecteur diesel ?

Le codage d'un injecteur est une procédure technique essentielle dans le fonctionnement des moteurs modernes, notamment les moteurs diesel. Il s’agit d’un processus par lequel un code spécifique est transmis au calculateur du véhicule afin de synchroniser parfaitement l’injection de carburant. Ce code assure une alimentation précise de chaque cylindre, en fonction des tolérances de fabrication propres à chaque injecteur. Ce procédé est préconisé pour obtenir une combustion optimale et maintenir les performances d’origine du moteur.

Les unités de commande électronique (ECU) nécessitent une information calibrée afin de gérer la quantité exacte de carburant injectée. Le codage ne se limite donc pas à une fonction de reconnaissance : il constitue une base de données pour le calculateur, essentielle à l'équilibre mécanique global du moteur diesel.

Définition et rôle du codage

Le codage correspond à l’enregistrement dans l’unité de contrôle du véhicule d’un numéro d’identification unique attribué à chaque injecteur en échange standard. Ce code prend en compte des variations microscopiques liées à la fabrication de l’injecteur. En codant chaque injecteur, le système peut ajuster l’injection selon la spécificité mécanique de la pièce.

Ce rôle d’étalonnage permet de préserver une injection homogène, d’éviter des surconsommations et de limiter les émissions polluantes. Ainsi, le codage injecteur participe activement à l’optimisation du fonctionnement du moteur, en réduisant les risques de pannes coûteuses dues à une mauvaise combustion. Il répond aussi aux exigences environnementales strictes imposées aux véhicules modernes.

Pourquoi chaque injecteur a-t-il un code unique ?

Chaque injecteur est une pièce de précision. Malgré les normes de fabrication, de légères différences existent entre deux injecteurs du même modèle. Le code injecteur, souvent gravé ou imprimé sur l’étiquette, est une sorte de carte d’identité mécanique qui décrit son comportement réel dans des conditions d’usage précises.

Grâce à ce code, le calculateur peut corriger automatiquement les écarts lors de l’injection de carburant, ce qui assure une répartition équilibrée de la puissance sur chaque cylindre. Ce processus est indispensable sur les moteurs modernes à injection directe, où la précision est une priorité absolue pour maintenir les performances d’origine du véhicule.

Pourquoi et quand coder un injecteur ?

Le codage n’est pas une option. Il s’impose dès qu’un injecteur est remplacé, taré, reconditionné ou reprogrammé. Lorsqu’un injecteur neuf ou ancien est monté sans encodage, le moteur ne dispose pas des informations nécessaires pour ajuster correctement le débit de carburant.

La procédure de codage est donc impérative à chaque intervention sur le système d’injection. Elle permet de reconnaître l’élément changé et de rétablir un fonctionnement fluide, fiable et conforme aux données du constructeur.

Situations nécessitant un codage

Voici les situations où le codage injecteur est obligatoire :

• Remplacement d’un injecteur par un neuf ou un injecteur reconditionné
• Réparation ou démontage d’un injecteur existant
• Mise à jour ou reprogrammation du calculateur moteur (ECU)
• Changement du type ou de la marque d’injecteur utilisé

Dans tous ces cas, le codage garantit une intégration parfaite de la pièce dans le système d’injection et évite des dysfonctionnements tels que le ralenti instable, les trous à l’accélération ou une surconsommation de carburant.

Conséquences d’un injecteur non codé

Un injecteur non codé peut entraîner des déséquilibres importants dans l’alimentation du moteur. Sans les bons paramètres, le calculateur ne contrôle plus avec précision la quantité injectée, ce qui affecte la combustion, la puissance et l’efficacité énergétique. Cela peut rapidement provoquer des ratés moteur, des émissions excessives et une usure prématurée de certains composants.

L’absence de codage perturbe également le fonctionnement global du système de diagnostic électronique, rendant difficile l’entretien du moteur. En cas de remplacement d’un injecteur sans codage, les symptômes apparaissent rapidement : perte de puissance, voyant moteur allumé, démarrage difficile ou consommation de carburant anormale. Un codage mal effectué ou inexistant devient donc un problème sérieux d'injection qu’il convient de corriger immédiatement.

Comment coder un injecteur : étapes détaillées

Avant toute opération d’encodage des injecteurs, il est indispensable de bien comprendre la procédure et de disposer des outils appropriés. Le codage injecteur ne s’improvise pas : il suit une méthodologie précise qui varie selon le type de moteur, la technologie d’injection et la marque des injecteurs.

Outils nécessaires

Le codage d’un injecteur requiert des outils spécifiques, capables de dialoguer avec le calculateur moteur (ECU). Il est impératif d’utiliser une valise de diagnostic compatible, conçue pour lire, modifier et enregistrer les paramètres injecteurs dans l’unité de contrôle. Ces outils sont généralement employés dans les ateliers spécialisés, mais peuvent aussi être utilisés par des particuliers expérimentés.

Parmi les indispensables, on retrouve :

• Une valise de diagnostic auto équipée d’un logiciel adapté (Delphi, Bosch, Texa, etc.)
• Un ordinateur ou une tablette avec interface OBD-II
• Les codes injecteurs fournis avec la pièce ou lisibles directement sur celle-ci
• Le manuel constructeur pour vérifier la procédure spécifique au modèle de véhicule

Ce matériel permet de renseigner le nouveau code dans le calculateur, ce qui ajuste automatiquement la stratégie d’injection de carburant dans le moteur.

Procédure de codage pas à pas

La programmation d’un injecteur se fait généralement en suivant une série d’étapes codifiées. Bien que chaque véhicule ait ses particularités, la logique de fonctionnement reste similaire. Voici un déroulement type pour réaliser le codage efficacement :

1. Brancher la valise de diagnostic sur la prise OBD du véhicule
2. Mettre le contact sans démarrer le moteur
3. Accéder au module d’injection électronique via le logiciel de diagnostic
4. Sélectionner le cylindre concerné et entrer le code injecteur correspondant
5. Vérifier la compatibilité du code avec le modèle du moteur
6. Valider les modifications et redémarrer le moteur pour contrôler le bon fonctionnement du système

Cette procédure étape par étape permet d’assurer une adaptation parfaite de l’injecteur au comportement attendu du moteur. Elle joue un rôle clé dans la réduction des émissions, le maintien des performances optimales et la préservation de la consommation de carburant.

Codage selon les marques d'injecteurs

Les principaux fabricants d’injecteurs diesel intègrent chacun des particularités dans la gestion du codage. Le format du code, sa longueur, et le protocole d’entrée varient d’un système à l’autre. Il est donc essentiel d’adapter la procédure selon la technologie constructeur.

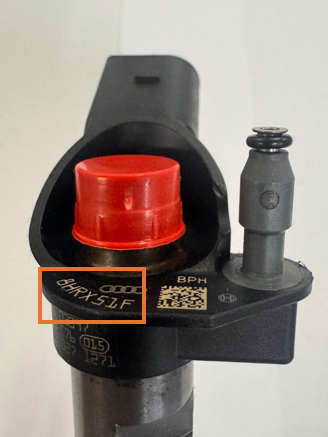

Bosch

Très répandus, les injecteurs Bosch Common Rail nécessitent l’introduction d’un code IMA souvent gravé sur le corps de l’injecteur. Ce code de 6 à 10 caractères alphanumériques renseigne le calculateur sur les débits de correction. L'outil de diagnostic doit être capable d’interpréter ce format spécifique. Le système Bosch est devenu une référence pour les moteurs HDi et dCi. Le code des injecteurs Bosch se trouvent sur la tête de l'injecteur.

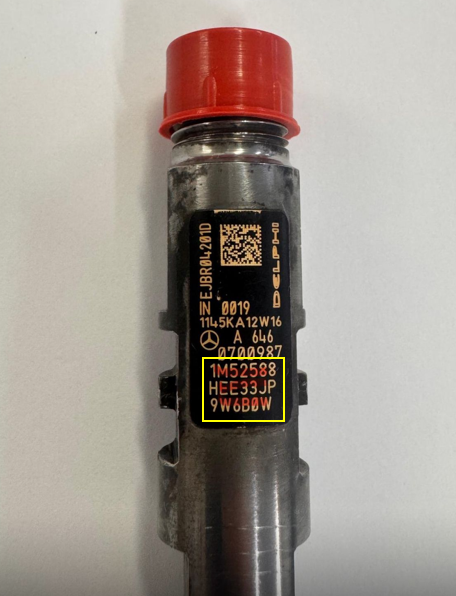

Delphi

Les injecteurs Delphi fonctionnent avec un code de calibration à 16, 18 ou 20 caractères. Ce numéro unique permet de régler la quantité exacte de carburant injectée selon la cartographie d’origine. Le logiciel Delphi communique en temps réel avec l’ECU pour assurer une correction dynamique. C’est une option fiable pour les moteurs modernes à haute pression. Les codes injecteurs Delphi se trouvent majoritairement sur le corps de l'injecteur.

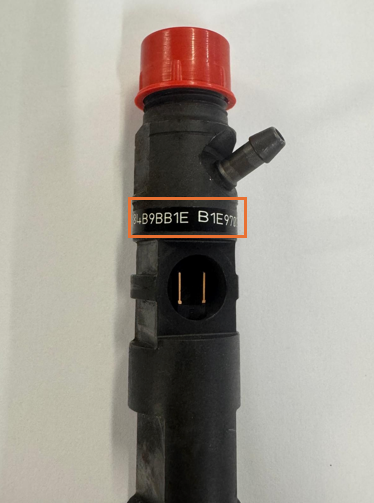

Denso

Les injecteurs Denso se distinguent par un format de code propre et une procédure de codage légèrement différente. La plupart des injecteurs Denso intègrent un étiquetage spécifique, souvent accompagné d’un document d’identification. Le codage se fait à l’aide de logiciels dédiés et nécessite une bonne connaissance technique du système. Le code des injecteurs Denso se situe sur la tête de l'injecteur.

Siemens

Chez Siemens VDO, la gestion du code injecteur repose sur un calibrage précis par unité de commande. Ces injecteurs sont souvent présents dans les moteurs diesel dernière génération, où le contrôle électronique est particulièrement exigeant. Le logiciel de diagnostic utilisé doit être capable d’intégrer correctement les codes en fonction du modèle de véhicule. L’efficacité du fonctionnement moteur en dépend directement. Le code des injecteurs Siemens 1.5 Dci (Première photo ci-dessous) et 1.6 Tdi (Deuxième photo ci-dessous), se situent sur la 3ème ligne en partant du haut, c'est la partie soulignée sur les photos ci-dessous.

Erreurs courantes et conseils pratiques

Une programmation d’injecteur incorrecte peut compromettre l’intégrité de l’ensemble du système d’injection, même si l’injecteur est neuf ou compatible. Le codage injecteur repose sur une précision technique élevée, et une simple erreur dans la procédure peut entraîner des dysfonctionnements moteur. Il est donc essentiel de bien connaître les pièges à éviter avant d’encoder ou reprogrammer un injecteur.

Erreurs fréquentes lors du codage

Plusieurs erreurs reviennent régulièrement lors de l’encodage des injecteurs, notamment lors de l’utilisation d’outils de diagnostic mal calibrés ou d’un code incorrect. Ces maladresses ont un impact direct sur la consommation de carburant, la qualité de la combustion et la performance globale du véhicule.

Les plus fréquentes sont :

• Entrée d’un mauvais code injecteur, souvent issu d’un autre modèle ou mal recopié
• Codage sur le mauvais cylindre, ce qui fausse la synchronisation de l’injection de carburant
• Oubli de validation dans le calculateur du moteur
• Usage d’un logiciel non compatible avec la technologie du véhicule

Chacune de ces erreurs peut entraîner un fonctionnement irrégulier, des ratés moteur, voire l’allumage du voyant défaut. Une vérification rigoureuse est donc indispensable à chaque étape de la procédure de codage.

Bonnes pratiques

Pour réussir le codage injecteur et éviter les désagréments techniques, il est conseillé de suivre une méthode rigoureuse, quel que soit le type de moteur ou d’injecteur utilisé. L’optimisation du fonctionnement moteur dépend en grande partie du sérieux apporté à cette tâche.

Voici quelques recommandations clés :

• Utiliser systématiquement une valise de diagnostic auto professionnelle et mise à jour
• Toujours vérifier le code injecteur sur la pièce d’origine ou sa documentation
• Coder chaque injecteur immédiatement après installation, sans attendre
• Réaliser un test complet du moteur après codage pour contrôler les résultats
• Conserver les anciens codes à titre de référence en cas de doute ou d’anomalie ultérieure

Appliquer ces bonnes pratiques favorise une injection équilibrée, une réduction des émissions, une longévité du moteur et une consommation de carburant maîtrisée. Cela participe également à un entretien moteur de qualité.

FAQ sur le codage des injecteurs

Est-il possible de coder soi-même un injecteur ?

Non, il est préférable de laisser effectuer cette tâche à un professionnel expérimenté, un garagiste ayant déjà une bonne réputation, des avis google positifs, quelqu'un de confiance. Une valise de diagnostic compatible, le bon logiciel de codage, et une lecture rigoureuse des codes sont requis. C'est pour cela que cette opération peut s’avérer délicate sur certains modèles récents, où la programmation est plus complexe. L'expérience d'un pro ou d'un expert motoriste sera requise pour mener à bien cette opération.

Combien de temps prend le codage d’un injecteur ?

Le temps nécessaire pour réaliser le codage dépend du type de véhicule, du logiciel utilisé et de la complexité du moteur. En général, la procédure prend entre 20 et 40 minutes. Un professionnel expérimenté peut accélérer cette opération, mais il est essentiel de ne pas négliger les étapes de contrôle final.

Quels sont les signes d’un injecteur mal codé ?

Un injecteur mal codé se manifeste par des troubles moteurs visibles : perte de puissance, ralenti instable, fumées noires, démarrages difficiles, voire mise en sécurité du moteur. À long terme, une mauvaise combustion peut abîmer les soupapes ou encrasser le filtre à particules. Un diagnostic rapide avec une valise est recommandé en cas de doute.
