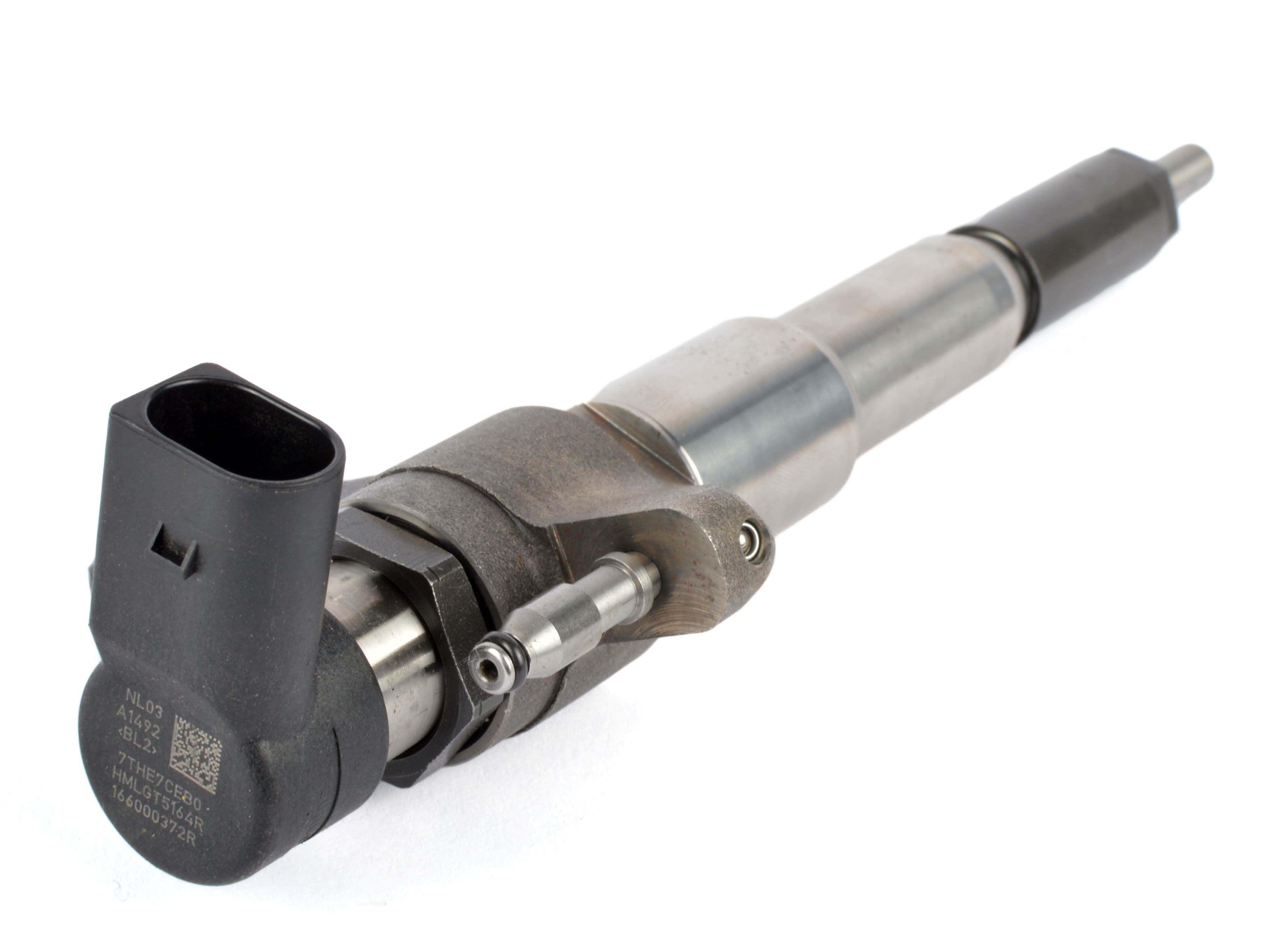

​​​​​Démontage injecteur 1.6 HDI : les étapes à connaître avant intervention

Le démontage demande surtout de la méthode : sécuriser le circuit, dégager l’accès, déposer la bride, puis extraire l’injecteur sans forcer.
Cette intervention devient nécessaire en cas de fuite, de calamine, de claquement moteur ou de remplacement d’un joint défectueux.
Avant de commencer, il faut prévoir les bons outils, des joints neufs et un nettoyage minutieux du puits d’injecteur.
L’objectif est de vous aider à évaluer la faisabilité de l’intervention, à préparer la dépose et à limiter les risques mécaniques propres au 1.6 HDI.

Quand faut-il démonter l'injecteur ?

Le démontage ne doit jamais être lancé uniquement parce qu’un symptôme apparaît. Avant d’intervenir, vérifiez si le défaut vient bien de la pièce concernée, de son étanchéité, du retour ou d’un autre élément mécanique. Cette première analyse vous évite une réparation inutile, une perte de temps et un remplacement mal ciblé.

Les symptômes qui indiquent un problème d’injecteur

Un injecteur en défaut peut provoquer plusieurs signes : démarrage difficile, claquement moteur, fumée anormale, odeur de carburant ou perte de puissance. Sur un moteur 1.6 HDI, ces symptômes doivent être observés avec méthode, car ils peuvent aussi venir d’un manque de pression, d’un retour carburant anormal ou d’un entretien insuffisant.

Avant de le démonter, prenez le temps de confirmer le problème. Vous pouvez contrôler les fuites visibles, écouter le fonctionnement au ralenti, comparer le comportement à froid et à chaud, puis analyser le message affiché au tableau de bord.

Les risques d’une fuite au niveau des joints d’injecteur

Une fuite au niveau des joints d’injecteur se reconnaît souvent à des dépôts noirs, une odeur de gaz brûlés ou une calamine autour du puits. Si vous laissez le problème s’installer, les résidus peuvent durcir et bloquer l’injecteur dans son logement. La dépose devient alors plus longue et plus délicate.

Dans ce cas, le changement du joint cuivre ne doit pas être repoussé. Une mauvaise étanchéité peut perturber le fonctionnement du moteur, accentuer les bruits de combustion et salir la zone du couvre culasse. Pour limiter les risques, vous devez intervenir proprement, sans forcer, et prévoir les pièces adaptées avant le remontage.

Quels outils prévoir pour démonter un injecteur 1.6 HDI ?

Un bon démontage commence par une préparation sérieuse. Avant d’ouvrir le moteur, rassemblez les outils nécessaires, vérifiez l’accès et prévoyez les joints de remplacement. Le démontage  demande de la précision : chaque geste doit préserver la culasse, les connecteurs, la rampe et le circuit haute pression.

Les clés, douilles et outils spécifiques à la dépose

Avant de commencer, préparez les outils qui servent à démonter sans abîmer les pièces autour de l’injecteur. Une clé sert à desserrer les écrous, une douille permet d’atteindre une vis plus profonde, et une douille longue peut être nécessaire si l’accès est étroit. L’objectif est simple : utiliser l’outil qui épouse bien la pièce, sans glisser ni forcer.

Si l’injecteur semble bloqué, n’essayez pas de le sortir avec un tournevis ou une barre métallique. Vous pourriez casser la bride, c’est-à-dire la pièce qui maintient l’injecteur en place, ou marquer la culasse, la partie du moteur où l’injecteur est logé. Dans ce cas, mieux vaut utiliser un extracteur adapté ou confier l’opération à un professionnel.

Les précautions de sécurité avant de commencer

Avant toute intervention, débranchez la batterie pour éviter un contact électrique involontaire. Le circuit d’injection travaille sous haute pression : vous ne devez jamais intervenir moteur tournant, ni desserrer un raccord sans précaution. Laissez le système se stabiliser avant de toucher aux éléments liés au carburant.

Votre zone de travail doit rester propre du début à la fin. Une poussière, une saleté ou un résidu dans le circuit peut nuire au fonctionnement de l’injecteur après remontage. Préparez des chiffons propres, un produit de nettoyage adapté, une surface dégagée et les nouveaux joints avant de commencer la dépose.

Comment démonter l'injecteur étape par étape ?

Le démontage suit une logique simple : sécuriser le véhicule, dégager l’accès, déconnecter les éléments, retirer la fixation, puis extraire l’injecteur avec méthode. Vous devez avancer progressivement, sans tirer brutalement sur les connecteurs, les durites ou les conduites haute pression.

Débrancher la batterie et retirer le couvre-culasse

Commencez par débrancher la batterie. Cette précaution limite les risques électriques et protège les connecteurs pendant l’intervention. Retirez ensuite les éléments qui gênent l’accès, comme le couvercle du moteur et, selon la version, certaines parties du couvre culasse. Prenez votre temps : un accès dégagé facilite toute la suite.

Sur le 1.6 HDI, l’accès aux injecteurs varie selon l’implantation du moteur, l’habillage supérieur, les faisceaux et les éléments périphériques.

Avant de démonter, observez le chemin des durites et des connecteurs, puis prenez une photo pour sécuriser le remontage.

Déconnecter le retour carburant, la rampe et les connecteurs

Débranchez ensuite le connecteur de l’injecteur avec précaution. Avec les années, le plastique peut devenir fragile sous l’effet de la chaleur. Ne tirez pas sur les fils : agissez sur la connexion elle-même. Retirez aussi le retour carburant sans forcer, car une casse peut provoquer une fuite au remontage.

Les conduites haute pression et la rampe demandent une attention particulière. Vous devez éviter de les tordre, de les contaminer ou de laisser une entrée ouverte sans protection.

Sur un système common rail, la propreté est essentielle : le moindre corps étranger peut perturber l’efficacité de l’injection après intervention.

Déposer la bride et extraire l’injecteur sans abîmer la culasse

La bride maintient l’injecteur dans la culasse. Desserrez-la avec la bonne douille, progressivement, sans geste brusque. Si l’injecteur ne vient pas tout de suite, ne forcez pas de travers. C’est souvent à ce moment qu’un démontage simple peut se transformer en réparation lourde.

Si l’injecteur résiste, avancez par étapes. Utilisez un produit adapté, laissez agir, puis imprimez de légers mouvements contrôlés. Si nécessaire, utilisez un outil d’extraction prévu pour cette opération.

Comment changer les joints d’injecteur 1.6 HDI ?

Avant la repose, remplacez les éléments d’étanchéité déposés et nettoyez correctement la zone d’appui. La surface doit être propre, plane et sans calamine. Si un dépôt reste dessous, l’étanchéité peut être mauvaise dès la remise en route, même avec une pièce neuve.

Nettoyer le puits d’injecteur et retirer la calamine

Contrôlez d’abord le puits et la portée d’appui. Les dépôts noirs doivent être retirés avant le remontage, car ils peuvent empêcher le joint cuivre de se placer correctement. Utilisez un produit de nettoyage adapté et un outil prévu pour cette zone.

Ne grattez pas au hasard avec un tournevis ou un outil trop dur. Vous risquez de rayer la portée et de créer une fuite. Le but est d’obtenir une zone propre, régulière et prête à recevoir le nouveau joint, sans retirer de matière sur la culasse.

Remplacer le joint cuivre et contrôler l’étanchéité

Le joint cuivre doit être remplacé après chaque dépose. Une fois écrasé, il ne reprend pas sa forme initiale et peut laisser passer des gaz de combustion. Même s’il semble encore correct, il ne doit pas être remonté par économie.

Au remontage, vérifiez qu’il est bien placé et qu’aucune saleté ne reste dessous. Après démarrage, contrôlez la zone : souffle, odeur de gaz, trace noire ou bruit anormal indiquent un défaut d’étanchéité. Dans ce cas, arrêtez le moteur et revérifiez le montage.

Quels sont les risques lors du démontage ?

Le principal risque vient d’un démontage forcé ou mal préparé. Une pièce bloquée, un outil inadapté ou une zone sale peuvent compliquer l’intervention. Avant d’insister, vérifiez l’accès, protégez les ouvertures et travaillez par étapes pour éviter d’aggraver la réparation.

Casser un injecteur ou endommager la culasse

Si la pièce résiste, ne forcez pas de travers. Vous pouvez casser une fixation, abîmer la portée ou marquer la culasse. Une extraction difficile doit être faite progressivement, avec un outil adapté, surtout si la calamine bloque l’ensemble dans son logement.

Si rien ne bouge après plusieurs essais raisonnables, arrêtez l’intervention. Continuer avec un levier improvisé augmente fortement le risque de casse. Dans ce cas, l’aide d’un professionnel peut éviter une réparation bien plus coûteuse qu’un simple remplacement de joint.

Contaminer le circuit haute pression ou créer une fuite

Le circuit haute pression doit rester parfaitement propre. Dès qu’un raccord est ouvert, protégez l’entrée avec un bouchon propre. Une poussière, un résidu métallique ou un dépôt peut perturber le fonctionnement après remontage.

Une fuite peut aussi venir d’un mauvais serrage, d’un joint mal placé ou d’une conduite déplacée pendant l’opération. Respectez les valeurs constructeur lorsqu’elles sont disponibles. Un serrage trop faible laisse passer les gaz ou le carburant ; un serrage excessif peut déformer une pièce.

FAQ

Est-il possible de changer ses injecteurs soi-même ?

Oui, c’est possible si vous avez de bonnes bases en mécanique, les bons outils et une méthode précise. Sur un moteur 1.6 HDI, l’accès peut être délicat et une erreur peut entraîner une fuite, un injecteur cassé ou une culasse abîmée. Si l’injecteur est grippé ou si vous avez un doute, il est préférable de confier l’intervention à un professionnel.

Est-il obligatoire de reprogrammer un injecteur ?

Sur de nombreux moteurs modernes, il faut coder l’injecteur après remplacement afin que le calculateur reconnaisse ses caractéristiques. Cette opération dépend du modèle, de l’année et du type d’injection. Avant le remontage, vérifiez toujours si votre véhicule nécessite un codage, car un injecteur non programmé peut provoquer un ralenti instable, des fumées ou un mauvais fonctionnement.

Quels véhicules utilisent le moteur 1.6 HDI ?

Le moteur 1.6 HDI équipe de nombreux modèles du groupe PSA, notamment Peugeot et Citroën, comme certaines 206, 207, 307, 308, 3008, Partner, Berlingo, C3, C4, Picasso ou Jumpy selon les versions. Des variantes proches existent aussi chez Ford, Volvo, Mini, Mazda ou Suzuki. Avant toute commande de pièce, vérifiez toujours le code moteur, l’année et la référence de l’injecteur.

Quand un injecteur est mort, faut-il changer les 4 ?

Pas forcément. Si un seul élément est en cause et que les autres valeurs restent correctes, un remplacement unitaire peut suffire. Sur un kilométrage élevé, un contrôle global reste préférable pour éviter une nouvelle intervention peu après.

Que se passe-t-il si je ne programme pas mes injecteurs ?

Si le codage est requis, l’ordinateur de bord peut mal gérer la nouvelle pièce. Cela peut provoquer un ralenti irrégulier, des fumées, des à-coups ou un voyant. Le mieux est de vérifier la procédure prévue pour votre version avant la remise en route.
